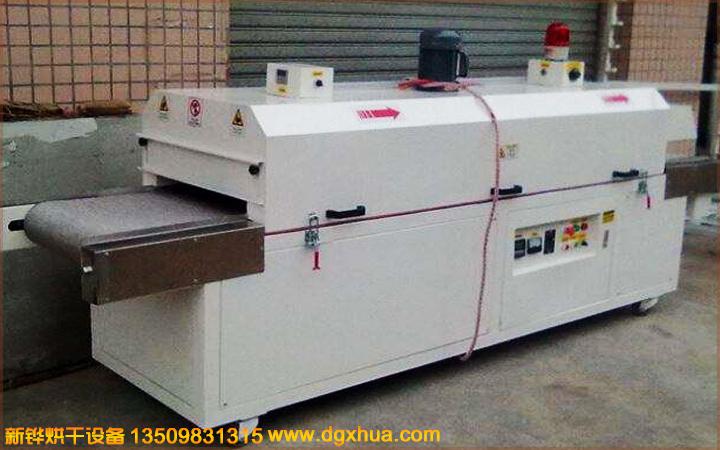

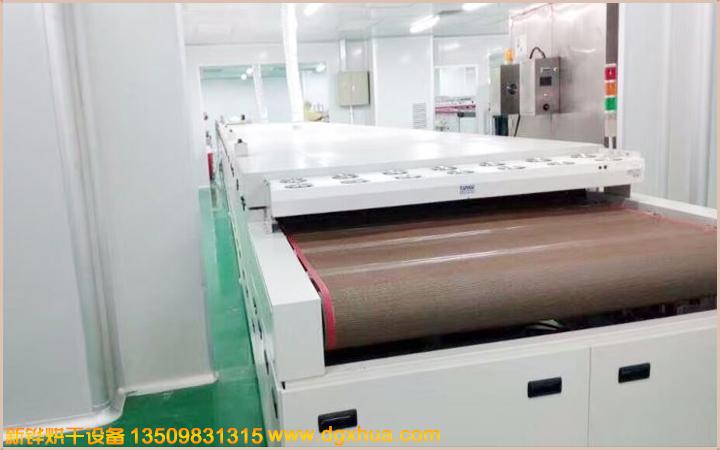

熱風循環隧道爐、耐腐蝕IR熱風循環烘干隧道爐、IR熱風循環烘干隧道爐、工業熱風流水線式隧道爐

型號：XHSO-100-4R

內箱尺寸：8000*1050*150（ 長L*寬W*高H）

外箱尺寸：10000*1250*1650（ 長L*寬W*高H）

進料口高：850mm

進料段長：800mm

加熱段長：4*2000mm

冷卻段長：400.mm

出料段長：800mm

輸送寬度：1000.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

(1) 外形尺寸：總長8米,外寬1.0米,內寬0.8米,進料部分長1.6米,出料部分長2.0米,烘干部分8.0米,可拆裝,方便維修發熱管.外殼采用2mm冷板折彎而成, ,整機外殼高溫靜電噴塑(非普通油漆)耐腐蝕易清洗. 機架用40×80㎜方通焊接而成，配16㎜調節腳杯.

(2) 烘干部分：共分4段爐腔，每段爐腔總長2米.內膽材質采用1.2㎜厚鍍鋅板制作,設可調節檔板,中間100㎜厚高溫硅酸隔熱巖棉,網帶底部配有高溫隔熱層。使爐體外部不燙手.頂部配有進氣口和排氣口閥門,可調節爐內排出空氣流量.

(3) 電器部分:電源380V，84A，三相五線制,功率42KW，采用2P臺灣愛德利變頻器調速器調速，配臺灣愛德利傳動馬達1.5KW1臺，速度為0.5-5米/分鐘任意可調,配有獨立的控制電箱.每段都配有電流顯示表,可監控發熱管的工作情況,每段分一段二路控制（當到達設定溫度時可任意關掉其中幾段發熱管，降低加熱功率，）。

爐腔均采用雙溫控器控制(設有超溫上限溫控器,防止因主溫控器失控而損壞其產品,并配有獨立的超溫報警系統指示燈,顯示爐內的工作情況和故障)采用日本RKC智能型數顯溫控器，溫度室溫至300℃任意可調,功能有PID自整定微積分控制、自動恒溫、超溫斷電報警、漏電保護、電機過載保護等功能,內部溫差±3度；其它控制電路電器均采用進口三菱和日本富士電器控制；每段爐腔頂部配臺灣東元牌運風馬達二臺，配八寸半運風風輪，左右循環運風風,共計8臺運風馬達，每臺0.37KW.使爐內溫度更加均勻；爐腔內裝有進口臺灣產不銹鋼散熱片發熱管，均勻分布在配在爐腔內部,底部配有隔熱層，使爐外溫度不燙手(溫度在50度以下)，爐腔配獨立的控制電箱和溫控系統.方便設置不同的溫度. 前后設有緊急停機按鈕.確保安全。

(4) 傳動部分：采用PVC防靜電皮帶傳送,機頭機尾配可調節的主動滾筒,防止皮帶跑邊底部和上部配有拖動道軌。
